Resumo

A artéria cerebelar inferoposterior geralmente nasce do segmento intracraniano (V4) da artéria vertebral. Apesar de ter diâmetro médio de 2 mm, usualmente irriga áreas eloquentes do encéfalo. Quando ocluída, seja por trauma ou cirurgia, pode causar infarto no tronco encefálico e no cerebelo. Apresentamos um caso de artéria cerebelar inferoposterior com origem anômala no segmento cervical (V3) da artéria vertebral, demonstrado por angiografia. Os resultados foram registrados e comparados com os de publicações anteriores. Foram fornecidas breves explicações sobre a anatomia, anomalias vasculares e embriologia. A revisão da literatura mostrou que os ramos anômalos do segmento cervical da artéria vertebral são infrequentes e devem ser conhecidos. Uma melhor compreensão da anatomia e suas variações permite fazer um diagnóstico topográfico preciso, bem como planejar a abordagem e a terapia cirúrgicas ideais. O conhecimento dessa variação anatômica é essencial, pois, se confundida com um ramo muscular e coagulada, pode causar isquemia com sequelas incapacitantes.


#

Resumo

A artéria cerebelar inferoposterior geralmente nasce do segmento intracraniano (V4) da artéria vertebral. Apesar de ter diâmetro médio de 2 mm, usualmente irriga áreas eloquentes do encéfalo. Quando ocluída, seja por trauma ou cirurgia, pode causar infarto no tronco encefálico e no cerebelo. Apresentamos um caso de artéria cerebelar inferoposterior com origem anômala no segmento cervical (V3) da artéria vertebral, demonstrado por angiografia. Os resultados foram registrados e comparados com os de publicações anteriores. Foram fornecidas breves explicações sobre a anatomia, anomalias vasculares e embriologia. A revisão da literatura mostrou que os ramos anômalos do segmento cervical da artéria vertebral são infrequentes e devem ser conhecidos. Uma melhor compreensão da anatomia e suas variações permite fazer um diagnóstico topográfico preciso, bem como planejar a abordagem e a terapia cirúrgicas ideais. O conhecimento dessa variação anatômica é essencial, pois, se confundida com um ramo muscular e coagulada, pode causar isquemia com sequelas incapacitantes.


#

Introdução

A artéria cerebelar inferoposterior (ACIP), chamada na Nomina Anatomica de arteria inferior posterior cerebelli, usualmente nasce do segmento intracraniano (V4) da artéria vertebral, e irriga áreas vitais do encéfalo, em especial do tronco encefálico.[1] [2] Sua oclusão inadvertida durante uma cirurgia pode causar um infarto que, apesar de volumetricamente pequeno, produz sequelas graves e incapacitantes.[3] A variação anatômica pode predispor à lesão iatrogênica mesmo com a técnica cirúrgica adequada.[4] Apresentamos um caso de ACIP com origem anômala no segmento cervical (V3) da artéria vertebral que ilustra essa possibilidade.


#

Relato do caso

Paciente do sexo masculino, de 51 anos, deu entrada no setor de emergência com queixa de cefaleia intensa de início súbito. Ele foi submetido a tomografia de crânio que evidenciou hemorragia intracraniana em espaço espaço subaracnoide, e suspeitou-se de etiologia aneurismática. Em seguida, foi submetido a angiografia por subtração digital dos vasos cervicais e cranianos, que excluiu a presença de aneurisma ou malformação arteriovenosa. Durante o exame de angiografia, foi identificada variação anatômica da ACIP esquerda, a qual tinha origem anômala no segmento cervical (V3) da artéria vertebral ipsilateral ([Fig. 1]). O paciente apresentou melhora clínica e recebeu alta assintomático após sete dias de internamento e depois de ter repetição da angiografia.

Zoom Image

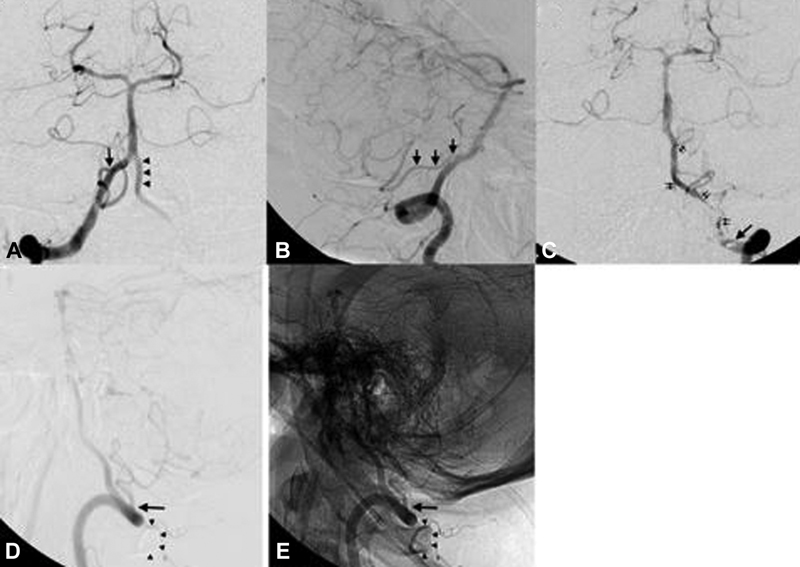

Fig. 1 Imagem de angiografia seletiva da artéria vertebral direita em AP (A) e P (B) mostra a origem normal da artéria cerebelar inferoposterior (setas) no segmento intracraniano (V4) ipsilateral; o segmento V4 contralateral (pontas das setas) não origina a artéria usualmente vista no segmento. Durante injeção seletiva de contraste na artéria vertebral esquerda em AP (C) e P (D) com subtração digital e com referencial anatômico (E), é evidenciada a origem extracraniana da artéria cerebelar inferoposterior esquerda (setas) no segmento cervical (V3), sobre o arco de C1 (pontas das setas), com trajeto paralelo à artéria vertebral (setas duplas). Abreviações: AP, anteroposterior; P, perfil.

#

Discussão

A ACIP pode ser considerada a artéria que irriga a parte inferoposterior do cerebelo, mas geralmente é definida como a artéria cerebelar que surge da artéria vertebral: é geralmente o maior ramo dessa artéria, e um dos três principais nutridores do cerebelo.[1] [2] [4] Em estudo anatômico, Lister et al[1] identificaram a origem típica dessa artéria no segmento V4 da artéria vertebral na maioria dos casos; portanto, ela tem localização intracraniana e intradural, está em média 8 mm acima do forame magno, e 17 mm abaixo da junção vertebrobasilar.[2] [4] O início da ACIP encontra-se próximo da oliva inferior do tronco encefálico, e circunda e irriga as porções anterior, lateral ou posterior do bulbo através de ramos perfurantes diretos ou circunflexos.[1] O segmento distal da ACIP tem diversas variações descritas, mas essas não têm relação com a instrumentação cervical superior.[4] Em geral, após cruzar anteriormente os nervos cranianos baixos (glossofaríngeo, vago, acessório e hipoglosso), a ACIP se dirige posteriormente, percorre as tonsilas cerebelares, e dá ramos que se distribuem para o plexo coroide do quarto ventrículo, para metade do vermis, e para a superfície suboccipital do hemisfério cerebelar.[1]

O diâmetro da ACIP varia de 0,5 a 3,4 mm, com média de 2 mm.[1] No entanto, apesar de seu diminuto calibre, sua oclusão pode trazer graves sequelas por irrigar áreas vitais do encéfalo. As consequências variam de uma lesão isquêmica clinicamente silenciosa até infarto de porções do tronco encefálico ou cerebelo, com edema, hemorragia e morte.[1] Praticamente todas as oclusões de ACIP resultam em infarto, enquanto pouco mais de metade das oclusões de artéria vertebral resultam em infarto, uma vez que pode haver fluxo colateral através da artéria vertebral contralateral.[1] A oclusão da ACIP causa infarto na porção lateral do bulbo, dorsal ao núcleo olivar inferior, e resulta na síndrome bulbar lateral, descrita em 1895 por Wallenberg[3] em análise post-mortem. A síndrome de Wallenberg inclui: termoanalgesia no hemicorpo contralateral à lesão, por lesão do trato espinotalâmico lateral bulbar; hemi-hipo/anestesia facial ipsilateral, por lesão do núcleo e trato espinhal do trigêmeo (V); disfagia e disfonia, por lesão do núcleo ambíguo que afeta funções dos nervos vago (X) e glossofaríngeo (IX); síndrome vestibular ipsilateral, com vertigem rotatória, diplopia, lateropulsão e nistagmo, por lesão de núcleos vestibulares; síndrome de Horner ipsilateral, por lesão de fibras descendentes simpáticas; e síndrome cerebelar atáxica ipsilateral, por lesão do pedúnculo cerebelar inferior.[3] A ACIP tem o mais complexo, tortuoso e variável curso e área de irrigação das artérias cerebelares.[1] [2] A incidência de origem extradural dessa artéria varia na literatura de 0,7 a 20%.[2] [5] Ramos musculares se originam da porção horizontal do segmento V3 da artéria vertebral, e variam em diâmetro de 0,2 a 0,4 mm; podem, portanto, ser confundidos com a ACIP, e favorecem uma lesão iatrogênica.[2] Ainda assim, a ACIP com origem extradural geralmente se origina na parede lateral ou posterior da artéria vertebral, e tem curso paralelo a essa artéria, o que permite sua identificação ([Fig. 2]).[2] Além disso, ela perfura a dura-máter em contato com a artéria vertebral entre o atlas e o forame magno, mas eventualmente pode penetrar no nível de C1 ou C2.[2] Reconhecer essa variação anatômica é de fundamental importância em todos os procedimentos invasivos da transição craniocervical, que variam desde uma punção liquórica no nível de C1-C2 até acessos cirúrgicos mais amplos, como os cervicais altos, suboccipital lateral e extremolateral.[2] [5]

Zoom Image
Fig. 2 Imagem que ilustra a relação anatômica entre as vértebras cervicais altas e as artérias vertebrais, as quais penetram na dura-máter entre o arco posterior de C1 e o forame magno. A zona de segurança usualmente se estende até 8 mm de cada lado da linha média. A artéria cerebelar inferoposterior usualmente se origina no segmento V4 intracraniano (ponta da seta); no caso apresentado, ela se origina sobre o arco de C1 (setas duplas).

A fixação e descompressão da junção occipitocervical com parafusos de massa lateral em C1 é considerada segura, e é amplamente usada.[4] Frequentemente, o arco posterior do atlas é removido como parte do procedimento, e, na maioria das vezes, a artéria vertebral está lateralizada e visível; como o espaço para a medula é amplo, pode haver pouca preocupação com a dissecção. As complicações, apesar de relativamente infrequentes, podem ser catastróficas, e seu risco aumenta com a presença de variações anatômicas.[4] A presença destas variações pode trazer complicações inesperadas, como descrito por Nassr et al[4] em um caso de fratura patológica por mieloma múltiplo tratada com fixação occipito-C6, inclusive com colocação de parafuso em massa lateral de C1. O paciente apresentou disartria, desequilíbrio e disdiadococinesia pós-operatórias, e exames de imagem mostraram infarto em território da ACIP; e, apesar do posicionamento adequado do parafuso, havia variante anatômica com trajeto extracraniano da artéria em volta de C1. Uma revisão de 29 casos de infarto da porção lateral do bulbo, inclusive lesão de ACIP, evidenciou sintomas de disfagia, disartria, ataxia, dismetria, disdiadococinesia, dor facial, vertigem, nistagmo, síndrome de Horner, diplopia e mioclonia.[6] Ainda que nem todos os sintomas se correlacionem perfeitamente com a síndrome bulbar lateral clássica, é necessário um alto índice de suspeição para o diagnóstico, até porque a monitoração neurofisiológica pode não mostrar alterações transoperatórias.[4] Em outra recente revisão sistemática da literatura, Akinduro et al[7] encontraram uma incidência de lesões vasculares de 2,9% durante instrumentação atlantoaxial posterior, dos quais 10% resultaram em infarto ipsilateral, e 6,7%, em óbito. Tratamento endovascular foi feito em 13,3%, e resultou em reparo da lesão sem déficits permanentes.

O conhecimento pré-operatório de variações anatômicas pode afetar o planejamento cirúrgico e evitar complicações vasculares.[4] O maior estudo referente à origem anormal da ACIP abaixo do arco posterior do atlas mostrou uma incidência de 1% após análise de 346 angiogramas, e foi feito após um caso de lesão da ACIP durante uma punção C1-C2.[8] Múltiplas variações do sistema vertebrobasilar foram descritas e relacionadas a maior risco em cirurgias cervicais altas.[4] Ectasia vertebral pode ser secundária a dilatação por aterosclerose ou malformação congênita,[9] e, ao perfurar a dura-máter no espaço interlaminar, pode causar efeito de massa.[4] Dessa forma, em casos de pacientes com sintomas de neuralgia occipital, inclusive cefaleia pulsátil e imagem de alargamento foraminal, deve haver suspeita de variação anatômica.[10] Na variação mais comum, a artéria vertebral ascende lateralmente após deixar o forame transverso de C2, e entra no canal ósseo criado entre o atlas e o osso occipital.[4] A próxima variação ocorre quando a artéria vertebral entra no canal medular abaixo do arco posterior de C1 e cruza a superfície da massa lateral.[4] Por fim, complicações cirúrgicas podem ser causadas pela presença de uma artéria proatlantal, que é uma persistência das anastomoses carotidobasilares embrionárias.[4] Essa artéria se junta com a artéria vertebral no nível de C1-C2 para entrar no forame magno, e geralmente se associa com hipoplasia ou agenesia da artéria vertebral ipsilateral.[4] Tokuda et al[5] estudaram angiografias de 300 pacientes, e encontraram 2 casos de artéria vertebral que penetrou a dura-máter abaixo de C1, 3 casos de duplicação de artéria vertebral, e 2 casos de ACIP originada em C2. Wang et al[11] investigaram 36 pacientes com diagnóstico de occipitalização do atlas, e evidenciaram que 86% das artérias estariam sob risco de lesão iatrogênica na colocação de parafuso em C1.

A indicação de exames de imagem vasculares pré-operatórios ainda é tema de debate, mas é possível avaliar a localização das artérias por angiotomografia.[4] Se a superfície anterior da massa lateral de C1 não for perfurada com broca ou fio guia e o parafuso for implantado monocorticalmente, não ocorrerá lesão carotídea.[4] No entanto, algumas variações anatômicas, inclusive ACIP aberrante e artéria proatlantal, só podem ser desviadas para evitar lesão se houver conhecimento prévio da alteração.[4] Ainda que a incidência de anomalias vasculares vertebrais seja desconhecida na população geral, uma série de 300 angiografias encontrou incidência de 3%.[5] Possíveis indicações de exames de imagem vascular antes da cirurgia incluem presença de sintomas de neuralgia occipital e anomalias ósseas congênitas da região craniocervical, como occipitalização do atlas.[11] Ainda assim, Nassr et al[4] indicam angiotomografia pré-operatória de rotina para o planejamento de instrumentação cervical superior, particularmente em C1.[4] Em última análise, como o cirurgião é responsável pelas complicações associadas aos procedimentos, ele pode decidir quais exames fazer antes da cirurgia.[4]

A variação anatômica apresentada chama a atenção para a importância da dissecção cuidadosa do arco de C1 antes de sua remoção, assim como para o cuidado na coagulação e dissecção de vasos nessa região. Em casos de lesão vascular, alguns pacientes podem se beneficiar do tratamento endovascular. O conhecimento da anatomia vascular da transição crânio-cervical normal e de suas variações permite um diagnóstico topográfico preciso e um planejamento cirúrgico adequado, minimiza complicações, e aprimora os resultados terapêuticos.


#
#

Conflitos de Interesse

Os autores declaram não haver conflitos de interesse.
