CC BY-NC-ND 4.0 · Revista Chilena de Ortopedia y Traumatología 2021; 62(01): 039-045
DOI: 10.1055/s-0041-1728737
Case Report | Caso Clínico

Abordaje anterolateral extendido y fijación con placa rim en fragmentos posterolaterales en fracturas de platillo tibial

Article in several languages: español | English
Rodrigo Guiloff
1  Clínica Alemana de Santiago SA, Región Metropolitana, Santiago, Chile
,
Magaly Iñiguez
2  Complejo Asistencial Dr. Sótero del Río, Puente Alto, Región Metropolitana, Santiago, Chile
,
Alfredo Sandoval
2  Complejo Asistencial Dr. Sótero del Río, Puente Alto, Región Metropolitana, Santiago, Chile
,
Franciso Figueroa
2  Complejo Asistencial Dr. Sótero del Río, Puente Alto, Región Metropolitana, Santiago, Chile
,
Tomás Prado
2  Complejo Asistencial Dr. Sótero del Río, Puente Alto, Región Metropolitana, Santiago, Chile
,
Sebastián Cabrera
2  Complejo Asistencial Dr. Sótero del Río, Puente Alto, Región Metropolitana, Santiago, Chile
,
Oscar Colmenares
2  Complejo Asistencial Dr. Sótero del Río, Puente Alto, Región Metropolitana, Santiago, Chile
,
Eduardo Carrasco
2  Complejo Asistencial Dr. Sótero del Río, Puente Alto, Región Metropolitana, Santiago, Chile
› Author Affiliations


Resumen

Los fragmentos posterolaterales (FPLs) en fracturas de platillo tibial son frecuentes, pero difíciles de reducir y estabilizar. Actualmente existe controversia sobre cómo deben ser abordados; si bien un abordaje anterolateral es más seguro, este puede ser insuficiente para lograr una correcta reducción. Los abordajes posterolaterales y posteriores ofrecen una visión directa y permiten una fijación con ventaja biomecánica; sin embargo, son más demandantes y exponen al paciente a una mayor morbilidad. A continuación, se presenta una nota técnica sobre la reducción y fijación de FPLs con una placa rim por medio de un abordaje anterolateral extendido a través del espacio paraligamento colateral lateral.


#

Introducción

El concepto de fijación por columnas en fracturas de platillos tibiales fue expuesto por Luo y col.[1] hace 10 años; sin embargo, la decisión de fijar los fragmentos posteriores a través de un abordaje posterior es aún controvertida.[2] Según la clasificación actual de la AO Foundation/Orthopaedic Trauma Association (AO/OTA), modificada por Kfuri y Schatzker,[3] el fragmento posterolateral (FPL) está ubicado en el platillo lateral posterior a la punta de la fíbula.[3] [4] Si bien los FPLs son más frecuentes de lo que se creía (36% a 80%),[5] [6] [7] se ha descrito una tasa de malreducción entre 50% y70%.[7]

No existe consenso sobre cómo deben ser abordados los FPLs.[8] [9] El abordaje anterolateral es seguro y ampliamente conocido; sin embargo, ha demostrado ser insuficiente para lograr las correctas visualización, reducción y fijación de estos fragmentos.[9] Los abordajes posterolaterales y posteriores ofrecen una visión directa y permiten una fijación con ventaja biomecánica;[10] [11] sin embargo, son técnicamente demandantes y exponen al paciente a una mayor morbilidad.[12] Los abordajes posterolaterales y posteriores aumentan el riesgo de lesión del nervio peroneo común, la arteria tibial anterior, y el paquete ciático-poplíteo.[13] [14] [15] Particularmente, los abordajes posteriores requieren operar al paciente en posición decúbito prono, y, en caso de existir un rasgo anterior a la línea media del platillo, requieren cambiar de posición al paciente durante el procedimiento, aumentando los tiempos quirúrgicos y, con ello, el riesgo de infección.[16]

A continuación, se ofrece una nota técnica sobre la reducción y fijación del FPL con placa rim a través de un abordaje anterolateral extendido, que utiliza el espacio paraligamento colateral lateral.


#

Paciente y técnica quirúrgica

Paciente

Se presenta el caso de un paciente de 75 años, hipertenso, quién, después de un atropello en la vía pública, sufrió una fractura de platillo tibial izquierdo clasificada como AO/OTA 43C3.1(t,u), es decir, una fractura multifragmentaria del platillo tibial lateral con rasgos anterolateral y posterolateral ([Figura 1]). El examen físico reveló un aumento de partes blandas y un alineamiento en valgo de la rodilla afectada.

Zoom Image
Fig. 1 Evaluación imagenológica preoperatoria. En la radiografía anteroposterior y lateral de rodilla izquierda, se evidencia una fractura de platillo tibial lateral, que muestra un ensanchamiento y una fractura de cabeza fibular asociada no desplazada. La tomografía computarizada confirma la presencia de un fragmento anterolateral y otro posterolateral, asociados a una conminución central. Según la clasificación actualizada de la AO/OTA (2018), corresponde a una AO/OTA 43C3.1(t,u).[4]

El paciente fue debidamente informado antes y después de su cirugía, aceptó participar de esta investigación, y firmó un consentimiento informado.


#

Abordaje anterolateral extendido

En una mesa operatoria radiolúcida, el paciente es posicionado en decúbito supino, con la rodilla a operar en 20° a 30° de flexión y un alzador a nivel del glúteo ipsilateral. Se marcan los puntos anatómicos de referencia para el abordaje: tubérculo anterolateral de la tibial proximal (Gerdy), el reborde anterolateral de la tibia, la cabeza fibular, la línea articular lateral, el tubérculo anterior de la tibia proximal, y el tendón patelar. Se realiza una incisión curvilínea desde el tubérculo de Gerdy (TG) hacia la línea articular lateral, extendiéndose a proximal y a distal por sobre el reborde anterolateral de la tibia según necesidad. Se continúa con la elevación en colgajo del tejido subcutáneo hasta exponer la banda iliotibial (BIT) y su inserción en el TG. A continuación, se procede a incidir la BIT y la fascia crural hacia distal, y, luego, a una elevación subperióstica del músculo tibial anterior. Si bien en el artículo original[13] de este abordaje se indica que la BIT debe ser incidida en su línea media, los autores del presente estudio recomiendan evaluar caso a caso según el patrón de fractura y la asociación con más fragmentos. En este caso, se decidió incidir la fascia en su punto más anterior (dejando un remanente de 3 mm a 5 mm para su cierre posterior), para lograr una mejor exposición del fragmento anterolateral. Con el fragmento anterolateral expuesto, se agrega una artrotomía submeniscal, y el menisco lateral junto a la cápsula es elevado a través de suturas tipo encaje. Esto permite una adecuada visualización de la superficie articular y del menisco. Para aumentar la visualización, se recomienda realizar una maniobra de varo controlado.

A continuación, se procede a la extensión hacia la porción posterolateral de la tibia a través del espacio que Cho et al.[17] acuñaron como parafibular colateral ligament space, o espacio paraligamento colateral lateral ([Figura 2]). Al identificar el ligamento colateral lateral (LCL), se recomienda flectar la rodilla en 90° para relajar el LCL y el nervio peroneo común.[17] Con un retractor a través del espacio descrito, se separa el LCL hacia lateral y se procede a una disección del tejido cápsulo óseo del reborde del platillo lateral hasta exponer el FPL ([Figura 3A]). Finalmente, el abordaje extendido permite separar el espacio para-LCL con un retractor de Hohmann y proceder a la reducción del fragmento, que puede realizarse en flexión o en extensión ([Figura 3B]).

Zoom Image
Fig. 2 Espacio paraligamento colateral lateral. (A) El espacio paraligamento colateral lateral (en rojo) se encuentra entre el ligamento colateral lateral y el reborde tibial lateral (visión anteroposterior). (B) La disección debe ser por debajo del vientre muscular del poplíteo (*) que discurre desde posteroinferior hacia anterosuperior (visión lateral). Redibujado de Cho et al.[17]
Zoom Image

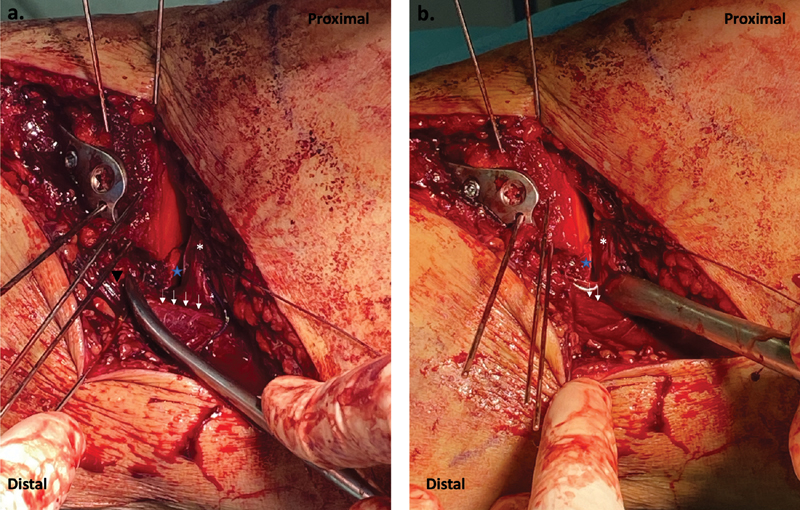

Fig. 3 Abordaje anterolateral extendido. (A) Se realizó una disección a través del espacio paraligamento colateral lateral (LCL, triángulo negro invertido), que, junto a la artrotomía submeniscal (asterisco blanco), permite una adecuada exposición del fragmento posterolateral (FPL) del platillo tibial (estrella azul). El margen anterior de la banda iliotibial por sobre el LCL se ilustra por medio de las flechas blancas. En este caso, se demuestra que, a pesar de un intento de reducción con agujas desde anterior a posterior a través del abordaje anterolateral clásico y el uso de un tornillo con ángulo variable a través de la placa dirigido hacia posterior, la reducción y estabilización del FPL fue insuficiente. (B) El abordaje anterolateral extendido permite colocar un reductor posterior al fragmento para lograr su reducción.

#

Secuencia de reducción y utilización de placa rim

En el caso descrito, se utilizó el rasgo y la diástasis anterolaterales para elevar aquellos fragmentos deprimidos en la conminución central descrita y el FPL. Por medio de agujas de Kirschner (K), se mantuvo la altura de los fragmentos, y, luego, se realizó la reducción del rasgo anterolateral. Se complementó la reducción con agujas en dirección anteroposterior con el objetivo de solidarizar ambos fragmentos, y se procedió a estabilizar con una placa bloqueada con ángulo variable de la tibia proximal lateral (Peri-loc VLP, Smith&Nephew, Watford, Inglaterra, RU), direccionando uno de los tornillos hacia el FPL. El FPL permaneció inestable, por lo que se extendió el abordaje anterolateral a través del espacio para-LCL para visualizar con detalle el fragmento, lograr una correcta reducción y, finalmente, una estabilización por medio de una placa rim. Para esta, se utilizó una placa de 2,7mm bloqueada de forma trebolada, con ángulo variable, del sistema de medio/antepié (LCP, DePuy Synthes, Raynham, MA, EEUU).

La placa debe ser moldeada según la anatomía del paciente ([Figura 4]). Es importante moldear la placa orificio tras orificio para conseguir una forma correcta, y se aconseja procurar que el extremo quede en contacto con el hueso. La [Figura 5] muestra el posicionamiento de la placa rim a través del abordaje anterolateral extendido, dejando el segmento trebolado hacia posterior, entregando contención al FPL que debe ser reducido. Para la fijación de la placa rim, se aconseja utilizar una pinza de reducción en el segmento posterior de la placa, y comenzar insertando un tornillo cortical en el primer orificio para lograr un correcto afrontamiento de la placa al hueso. Se introducen la mayor cantidad de tornillos posibles, procurando una dirección adecuada para mantener la reducción del FPL y la conminución central. Se puede aumentar la estabilización con tornillos en dirección anteroposterior. Se terminó la fijación colocando los tornillos de la placa lateral de tibia proximal ([Figuras 6] y [7]).

Zoom Image
Fig. 4 Moldeado de placa rim: la placa debe ser moldeada en una mesa aparte según la anatomía del platillo del paciente. Se recomienda moldear la placa de forma parcelada (espacio tras espacio) para permitir una forma adecuada. Es importante utilizar el instrumental adecuado para moldear la placa; de lo contrario, los orificios podrían deformarse e impedir el bloqueo de tornillos. Se debe asegurar que se doble el extremo anterior para evitar prominencias.
Zoom Image
Fig. 5 Posicionamiento de placa rim a través del abordaje anterolateral extendido: se evidencia el uso de la paca rim. El segmento trebolado de la placa queda hacia posterior, entregando soporte al fragmento posterolateral (FPL). La pinza de reducción asiste para mantener la placa adosada al hueso a nivel posterior. Se observa como el retractor de Hohmann (*), ubicado en la región posterior de la tibia, permite una visualización directa del FPL para su reducción y una correcta posición de la placa.
Zoom Image
Fig. 6 Fractura reducida y estabilizada. Se observa el resultado final intraoperatorio. La fractura fue reducida y estabilizada por medio de una placa bloqueada de tibia proximal lateral, la placa rim, y un tornillo canulado en dirección anteroposterior.
Zoom Image
Fig. 7 Radiografías postoperatorias. Se observa una adecuada reducción de la superficie articular (escalón < 2mm) y del ancho del platillo tibial. La placa rim se encuentra ubicada en el margen proximal del platillo lateral, desde la región posterolateral hasta la región anterolateral.

#

Rehabilitación

Los autores del presente estudo recomiendan un protocolo de descarga de la extremidad operada con apoyo de bastones o andador por 6 a 8 semanas y, progresivamente, aumento de cargas, que será variable según el grado de conminución de la fractura. Ejercicios de rango articular pasivo-activo se inician en forma precoz para evitar rigidez, acompañados de isométricos de cuádriceps e isquiotibiales. Luego, según la sintomatología del paciente, se permiten ejercicios concéntricos en cadena cerrada inicialmente, y, cuando exista un adecuado control neuromuscular, se progresa a cadenas abiertas.


#
#

Discusión

La detección de FPL en fracturas de platillos tibiales es más frecuente que lo que se creía. Mientras Partenheimer et al.[18] describieron una tasa de 7%, la literatura[5] [6] [7] actual describe hasta un 80% de detección con una tasa de malreducción entre 50–70%. Estos fragmentos son difíciles de reducir, principalmente por la obstaculización de la cabeza fibular y los componentes de la esquina posterolateral.[19]

La reducción anatómica y estabilización de las fracturas de platillo tibiales ha demostrado buenos resultados a largo plazo; la malreducción de los FPLs se ha asociado con inestabilidad de rodilla durante la flexión.[17] [19] Sin embargo, no existe consenso sobre cómo deben ser manejados estos FPLs.[8] [9] Cuando existen rasgos con separación (split) articular, es de preferencia utilizar placas de sostén (butress) para contrarrestar la fuerza cizallante de la carga axial.[3] [11] [20] [21] Idealmente, estas placas deben ser colocadas de forma paralela al rasgo y apoyarse en el ápex de la fractura.[3] [21] En casos en los que el ápex se encuentre posterior, variados abordajes han sido descritos para lograr una reducción y estabilización satisfactoria.[19] [21] [22] [23] Dentro de estos, existe una tendencia a preferir abordajes posteriores directos, en posición decúbito prono, especialmente cuando existe una fractura articular en el plano coronal con un ápex posterior. No obstante, en caso de existir un rasgo anterior a la línea media del platillo, requeriría reposicionar al paciente durante el procedimiento, aumentando el tiempo quirúrgico y, con ello, el riesgo de infección.[16] Adicionalmente, existe riesgo de dañar estructuras neurovasculares, tales como la arteria tibial anterior,[14] y también deben sumarse las consecuencias fisiológicas de mantener al paciente anestesiado en decúbito prono.

Por lo tanto, en caso de presencia de un FPL no cizallante, es importante evaluar si es realmente necesario realizar un abordaje posterior directo. El presente artículo ilustra un abordaje quirúrgico que permite operar al paciente en posición decúbito supino, y un método de estabilización óptimo para FPL conminutos y depresiones que requieran contención. Cho et al.[13] fueron los primeros en describir este abordaje y método de fijación, comentando las siguientes ventajas: 1) exposición completa de las partes lateral y pósterolateral del platillo lateral, permitiendo espacio suficiente para evitar una osteotomía de la cabeza fibular; 2) posición del paciente en decúbito supino; 3) posibilidad de reducir y comprimir la fractura bajo visión directa; 4) fijación simultánea de las columnas anterolateral y posterolateral por medio de placas; 5) visión simultánea del FPL y la superficie articular, lo que no sería posible con el abordaje posterior directo; 6) puede ser ejecutado por cirujanos con menor experiencia, disminuyendo la potencial limitación de los abordajes posteriores directos; 7) el retiro de material de osteosíntesis es más sencillo y menos riesgoso; y 8) no requiere identificar el nervio peroneo común ni estructuras vasculares posterolaterales. Además, los autore[13] s describen que es una opción segura, sin complicaciones ligamentarias ni neurovasculares reportadas.

Es importante mencionar que la placa rim no funciona como sostén, por lo que los autores de este estudio consideran que el abordaje y método de reducción descritos serían insuficientes para rasgos cizallantes en plano coronal con ápex en la región posterolateral. Los consejos y errores de la técnica quirúrgica se describen en la [Caja 1].

Caja 1

Consejos

Errores

1. Al momento de disecar el espacio paraligamento colateral lateral, flectar la rodilla en 90° para relajar el ligamento y el nervio peroneo común.

2. Doblar la placa rim de forma parcelada (espacio tras espacio), y asegurar que se doble la punta anterior para evitar prominencias.

3. Colocar una pinza de reducción con punta a través de la placa rim, idealmente en uno de los orificios del trébol para asegurar su adhesión a la cortical posterior.

1. Considerar que todos los fragmentos posterolaterales del platillo tibial pueden ser reducidos correctamente desde un abordaje anterolateral estándar, o a través de tornillos en dirección ánteroposterior.

2. Extender la disección del espacio paraligamento colateral lateral proximal a la línea articular. Esto puede resultar en daño al tendón poplíteo y generar inestabilidad iatrogénica.

3. Colocar placa lateral de tibia proximal muy proximal (subcondral), impidiendo el uso de la placa rim

4. Doblar la placa rim con un material inadecuado, puede resultar en deformación de los orificios e impedir el bloqueo de tornillos.


#

Conclusión

El abordaje anterolateral extendido a través del espacio paraLCL y la fijación con placa rim es una técnica quirúrgica óptima para la visualización, reducción y fijación de FPLs conminutos y depresiones articulares que requieran contención.


#
#
